保温隔热
密闭静态空气层降低温度传导系数，有效调节室内温差，减少空调与采暖能耗。
成品的优异表现，源自性能全面的矿岩基板
- 精细砂光板面平整，适配多种饰面
- 性能稳定无吸膨，尺寸稳定
- 卓越防火通过国内外严格防火测试
- 保温降噪内部蜂窝状微孔结构
- 环保优异甲醛、VOC 和重金属
- 加工性强易裁切和造型；可封边和开槽
- 防霉防虫抗菌防腐，安全省心
- 握钉力强安装方式多样化

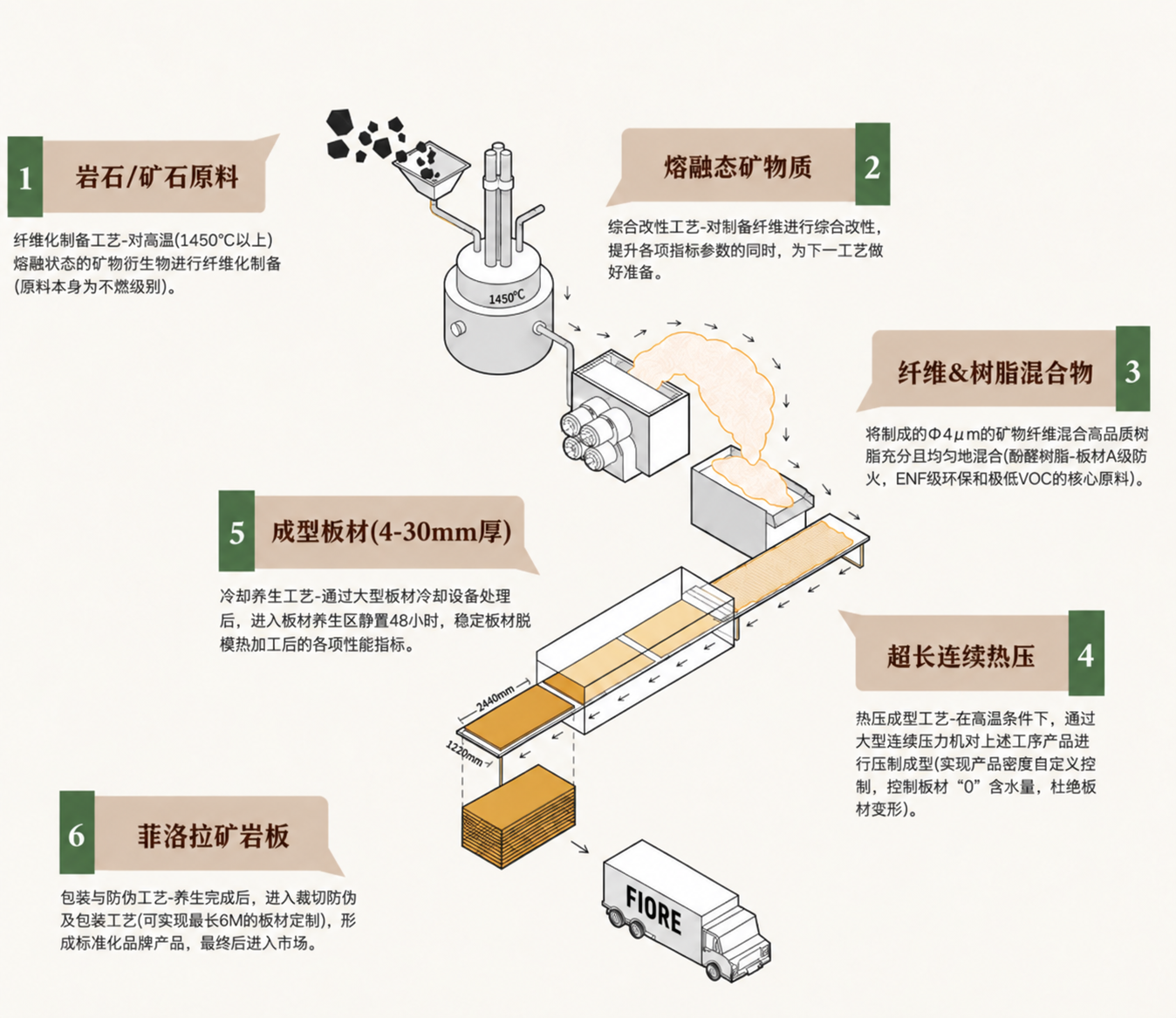

矿岩板成型的核心环节
干法矿物纤维空气铺网热压成型技术，与欧洲主流干法矿物纤维板材技术路线一致：纤维成型与原料熔融在同一热工过程中连续完成，省去冷料再熔化工序。
深度提纯从根源解决普通无机板材常见的杂质析出、水体发黄、泛碱返潮、受潮起鼓、吸水膨胀和重金属超标的行业通病。菲洛拉干法基材的纯净度、结构稳定性远超传统湿法矿物质纤维板材。
- 01
高温熔融纤维化
矿石经高温熔融后直接纤维化，纤维直径小、渣球含量低。
- 02
超深度纤维提纯
双级递进式开松解离，剔除渣球与杂质，降低杂质析出与泛碱风险。
- 03
综合改性
对制备混料纤维综合改性，提升纤维与胶黏体系的结合强度。
- 04
固态均匀施胶
固态施胶与无机铺装，纤维干态分散、精确计量，无含水波动。
- 05
板坯连续平压
连续平压成型，密度均匀、厚度一致、结构致密、尺寸稳定。
矿岩基板性能优势
将安全要求与长期使用表现，落实到基板自身的检测指标与结构控制中。
蜂窝微孔：一块板同时管保温和吸声
表面平整致密，内部呈现均匀的蜂窝微孔结构，形成大量密闭静态空气层，让同一块基材同时具备保温隔热与吸声降噪两项能力。
吸声降噪
微孔结构可吸纳、耗散声波振动，中高频吸音表现突出。
适用于办公、医院、学校、住宅等对静音与恒温有要求的空间。
环保：面向更敏感的室内空间
- ≤0.025 mg/m³甲醛释放量达到国家人造板甲醛释放限量最高等级 ENF 级
- 低 TVOC释放量远低于国家限值，对室内空气更友好
- CTC 检测合格可迁移重金属远低于限值，无有害物质析出
适用于医院、学校、母婴空间与高端住宅等对室内环境要求较高的场景。
A 级（A1 级不燃）
- 阻燃、耐高温抗明火，遇火不蔓延
- 低风险烟气遇火无有毒烟气释放
- 规范适配满足公建、工装、市政项目的防火应用需求
支持第三方检测与随机抽检，用材料本身的防火表现回应项目要求。
24小时厚度吸水膨胀率为无膨胀
0收缩率极低 · 耐潮稳定性强
材料自身严格的形变控制，是长距离密拼能够实现的前提 —— 而不是靠施工来弥补材料的不足。
低收缩低吸水、不膨胀支持长距离密拼安装
易加工且加工方式丰富
饰面选择：
基材密度均匀、表面平整，可直接高温高压热压三聚氰胺浸渍装饰纸，无需打底、无需二次找平。
花色丰富 · 耐磨耐污 · 附着力强通用木工设备，直接加工
锯切、开槽、打孔、粘接、封边、造型均可使用市面通用木工机械完成，加工性能稳定。
刀具磨损率降低 15% · 不易断裂 · 不崩边TEST DATA
规格与性能参数
以下数据来自对应检测项目；实际供货请以具体产品检测报告为准。
左右滑动查看完整表格 →
| 物理性能 | 数值 | 参考标准 |
|---|---|---|
| 密度 | 1.25 g/cm³ | GB/T 17657-2022 |
| 24h 吸水厚度膨胀率 | 0 | GB/T 17657-2022 |
| 24h 吸水率 | ≤3.0% | GB/T 17657-2022 |
| 静曲强度 | ≥22 MPa | GB/T 17657-2022 |
| 弹性模量 | ≥4000 MPa | GB/T 17657-2022 |
| 内胶合强度 | ≥1.2 MPa | GB/T 17657-2022 |
| 握螺钉力 | ≥1200 N | GB/T 17657-2022 |
| 抗冲击强度 | ≥3 kJ/m² | GB/T 7019-2024 |
| 甲醛释放量 | ≤0.025 mg/m³ | GB 18580-2017 |
| 总挥发性有机化合物（TVOC）释放量 | 0.1 mg/m²·h | GB/T 29899-2024 |
| 放射性指数 | ≤0.6 | GB/T 6566-2010 |
左右滑动查看完整表格 →
